Педалборд версия 4.0, 2010й год.

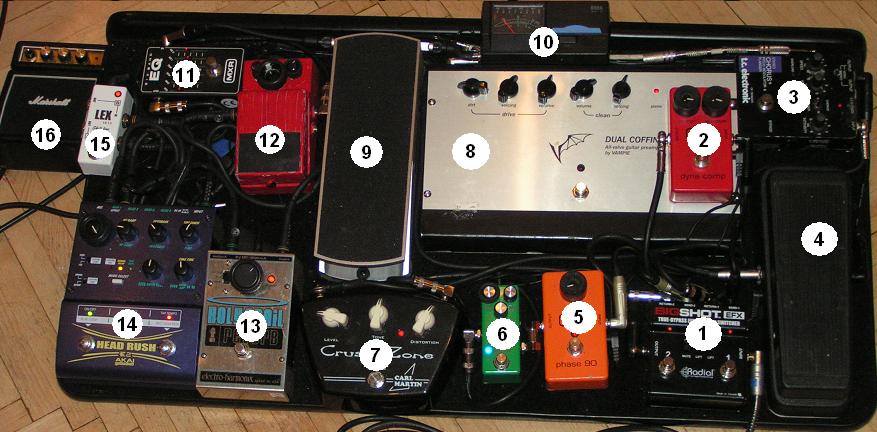

Как был устроен мой борд образца 2010 года. Педали пронумерованы в порядке следования сигнала.



нажмите для увеличения
нажмите на фото для увеличения


1. Radial Big Shot EFX. Это селектор петель производства одной серьезной конторы из Канады. Используется для исключения из цепи педалей, которые не нужны в настоящий момент или для включения/выключения сразу нескольких эффектов. Имеет две петли, каждая кнопка включает или выключает одну из них. В одной из песен мне пришлось научиться нажимать сразу две кнопки, чтобы поменять звук, благо они рядом. :) Заводская версия имеет большой минус - там нет светодиодов включения петель. Я из-за этого на время совсем отказался от этой педали, даже хотел продать, но потом купил на Митинке две кнопки 3PDT, светодиоды, резисторы, два вечера провозился и сделал все же индикацию, стало гораздо лучше. Внутри, кстати, оказалось место как специально под "крону" оставлено, то есть они все же хотели сделать светодиоды, но передумали, гады. :) В первой петле работают педали со 2й до 4й, во второй - с 5й до 7й.

2. MXR DynaComp. Самый обыкновенный компрессор от MXR. Серия custom или какой-нибудь analogman, конечно, круче, но меня и этот вполне устраивает. Играю на нем кучу лет уже кстати.

3. t.c.electronic SCF. Реально очень крутой хорус/фленжер/питч-модулятор. Очень чистый и прозрачный звук. Цифра, кстати, и не тру-байпасс нифига, но ни разу не замечал за ним никаких связанных с этим проблем. Реально вещь высочайшего класса. Звук - настоящие 80-е, самое то чтобы играть какой-нибудь Police или Whitesnake. Правда, я такое не играю, но мне тоже подходит. :) Питается, кстати, напрямую от сети, адаптеров и батареек не приемлет. Фирма t.c.electronic базируется в Дании, но педаль приехала из Штатов, в связи с чем требует 110 вольт, поэтому приходится держать маленький понижающий транс. Такие педали принято включать после перегрузов или вообще в разрыве, но мне она нравится на этом месте. Тем более что обычно я ее юзаю на чистом звуке.

4. Dunlop CryBaby JH-1. Обычный квак, модель типа подписная Джимми Хендрикса. Сам он играл не на такой, зато его наследники наверное бабки с каждой проданной педали получают. :) Но если серьезно - очень хороший квак. Купил ее лет 10 назад, причем брал уже б/у, при этом резистор не хрипит и не шуршит. По звуку в отличие от обычной крайбэбы имеет более широкий диапазон вниз, что радует. Не радует привычка хавать верха на байпассе, но кнопка давно уже заменена, байпасс переделан на нормальный. Тем не менее ставлю ее в петлю, чтобы поменьше всего стояло на критичном участке "гитара с пассивными датчиками - вход преампа".

5. MXR phase 90. Одна ручка, одна кнопка - ничего лишнего и классический звук. Самый обычный девяностый фазер. Иногда возникают шальные мысли поменять его на ванхаленовский или бутик какой-нибудь, но потом понимаю что от добра добра не ищут. Ну бустит при включении слегка, ну и пусть бустит! Мне даже нравится.

6. Shift Line TS Micro. Версия классического тьюбскримера от питерской компании Shift Line, которая прославилась примочками вот в таких микро-корпусах. Хотя сейчас они делают много всего и обычно все же в корпусах стандартного размера. Ювелирная педаль, собрана из микродеталек, но звучит по-взрослому. Батарейка внутрь не влезает, разумеется, но у меня все равно все на адаптерах, батареек на это все не напасешься.

7. Carl Martin Crush Zone. Бюджетный дисторшн от серьезной фирмы. Недорогой и в пластиковом корпусе, но звук радует. Плотный, тяжеленький и читаемый звук. Конечно, фанаты "бутика" не одобрят, но мне нравится. Ручки красивые, опять же. :)

8. Vampie Dual Coffin. Тяжелая артиллерия, во всех смыслах. Ламповый предусилитель работы Юрия Болотова. Полный хэндмейд и эксклюзив, это даже не серийная версия, а еще предсерийная. Подробнее можно почитать здесь. Звук не знаю как описать, он свой собственный. Приятно хрустит и подфуззивает. :) Перегруза мне даже многовато, гейн обычно ставлю "на 9 часов".

9. Ernie Ball VP Jr 25K. Уменьшенная версия культовой педали громкости от "Яиц Эрни". Версия с резистором на 25 килоом, поскольку включается после преампа. Очень хорошая вещь.

10. Korg AT-2. У педали громкости есть выход для тюнера, туда включается Korg. Аналоговый, с настоящей стрелочкой! :) Сейчас такие не найдешь уже. Покупал его много лет назад за сумасшедшие деньги - 65 долларов. Тюнер тоже немного замодил - добавил гнездо для подключения адаптера.

11. MXR 6-band EQ. Напольный эквалайзер, использую как бустер и добавлятель злобности и драматичности звуку в критические моменты. Почему-то среди гитаристов только 10-полосный эквалайзер от MXR считается крутым, но я оценил разницу и взял 6-полосный. У них обоих полосы идут одинаково - через октаву, зато у 6-полосного усиление/подавление заметно больше - 16 дБ против 12 дБ. К тому же, у 10-полосного лишние полосы добавлены сверху и снизу по диапазону, где они нам совершенно нужны, там у элеткрогитары нет полезного сигнала, только шум или гудение. Ну и, наконец, 6-полосный не требует хитрого адаптера на 18 вольт, что тоже немаловажно.

12. Yerasov DM-5. Самый дешевый дилей на рынке, но при этом вполне прилично звучит. Перекрашен прошлым владельцем в другой цвет, поэтому не узнать. Я добавил механизм для кручения ручек регулировки ногой, люблю это дело. Дальше еще будет такое же.

13. EH Holy Grail. Культовый ревер, версия в старом здоровом корпусе (сама плата, кстати, влезет в спичечный коробок). Для той музыки, которую я начал играть просто маст хэв. На ручку надета покрышка от разломанной сыном машинки. Постоянно кручу ее ногой во время исполнения, очень удобно.

14. Akai H2 HeadRush. Очень крутой дилей, но как дилей я его использую редко, так как эта педаль мне впервую очередь нужна в качестве семплера. А семплер у нас в каждой песне, так что дилей почти всегда простаивает. Думал даже, не купить ли мне вторую такую педаль. :) А семплер там отличный. Конечно, памяти мало, нет запоминания семплов навсегда, воспроизведения задом наперед и прочих вкусностей, но мне это не надо. Зато он очень удобен в живой работе, не торомозит, позволяет незаметно для слушателя перезаписывать луп если скосячил и отменять все слои кроме первого. Живой сигнал и луп у меня выходят на разные каналы, педаль это позволяет. Оказалось, что это очень удобно, но нужно два канала усиления.

15. Shift Line LS. Напоследок немного эксклюзива. Заказной лайн-селектор от компании Shift Line, именной, единственный экземпляр. Думаю, что второго они такого не сделают, поскольку у него весьма странный на первый взгляд функционал. Педаль имеет два входа и два выхода, в выключенном состоянии никак не влияет на каналы, что входит, то и выходит. А во включенном состоянии вход Б мютируется, а сигнал со входа А идет на оба выхода. Это мне нужно для того, чтобы иметь возможность играть живым звуком через оба канала, и через первый, и через второй, который обычно используется для семплера.

16. Marshall MS-2 MicroStack. Сувенирный усилок, мне его Rushus подарил на день рождения. Несмотря на совершенно несерьезный вид, он приемлемо звучит, причем довольно громко. Я играю через него дома и подключаю к нему вот это все добро, поскольку основной усилительный стафф лежит на базе. Там у меня стереоусилок R&R 2х20 ватт на лампах 6V6 и мастеровой кабинет с двумя динамиками WGS Reaper. Очень клевые динамики, кстати, ни разу не пожалел что не взял Celestion, как все.

Сам педалборд производства Германа Ранда из Питера (Randyboard), один из первых бордов его производства, купил пару лет назад.

нажмите для увеличения
нажмите на фото для увеличения

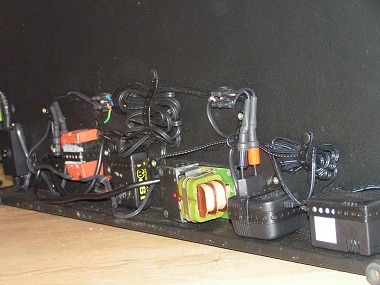

С обратной стороны закреплено все питание. Примочки питаются двумя адаптерами, один импульсный 1spot, а второй - трансформаторный Yerasov, каждый с хвостом на 5 примочек. Пока никак не разберусь, какой из них лучше. :) HolyGrail и HeadRush питаются от родных адаптеров в знак уважения. :) Еще там закреплен трансформатор для SCF и общий выключатель. К выключателю идет длинный кабель от старого пылесоса, что позволяет быть отностительно свободным от расположения розеток.

2010 г.
