Педалборд, версия 1.0.

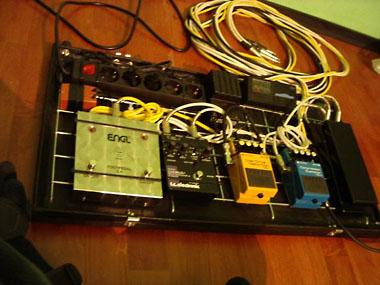

Я уже рассказывал о том, что такое педалборд и зачем он нужен. Здесь я хочу рассказать про первый мой вариант этого полезного приспособления.


нажмите для увеличения
все фотографии кликабельны


История этого педалборда началась очень давно, году где-то в 93-м. Я тогда купил первую более-менее приличную гитару и загорелся идеей сделать для неё жёсткий кофр. Денег было мало, энтузиазма много, и я довольно быстро соорудил основу кофра - ящик из пятимиллиметровой фанеры. Правда, вскоре энтузиазм поостыл, поскольку оказалось, что ящик получается довольно тяжелый и громоздкий. А потом я приобрел другую электрогитару, которая попросту не помещалась в ящик из-за большего угла наклона головы грифа. В общем, ящик был отложен в сторону до лучших времен.

Лучшие времена наступили нескоро - в 2002 году, когда растущая популяция примочек заставила меня задуматься о педалборде. Заготовка у меня была, и я решил сделать его себе сам. Это сейчас в магазинах большой выбор готовых изделий такого рода и множество предложений от самодельщиков, а тогда ничего подобного у нас ещё не было, хотя это было вроде бы совсем недавно.

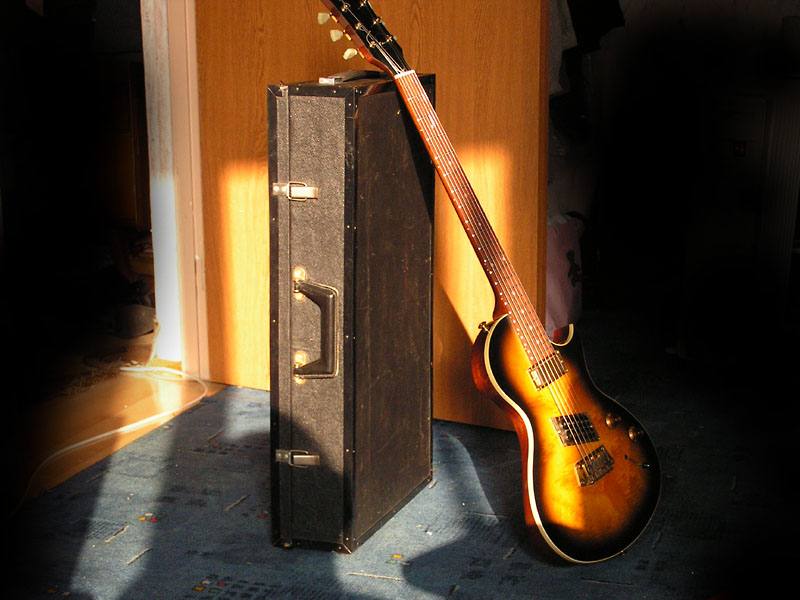

Предназначенный для гитары ящик я укоротил примерно на 30см и углубил сантиметра на 4. Соединение стенок выполнено с помощью тонких деревянных реек, все углы проклеены эпоксидкой, которой ушло три больших банки. Снаружи и изнутри ящик оклеен дерматином, углы укреплены снаружи пластиковым строительным уголком. Издалека выглядит вполне ничего. :)



нажмите для увеличения

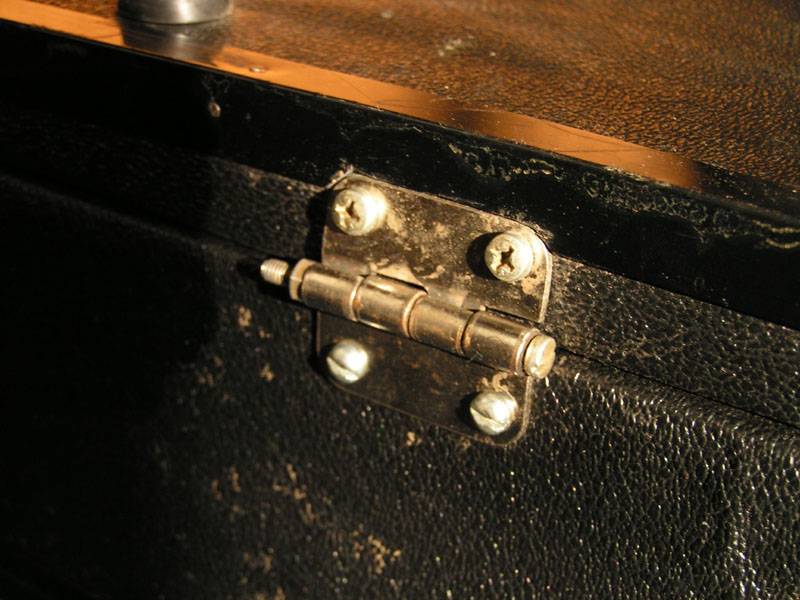

Чтобы можно было снять крышку, я из обычных мебельных петель сделал размыкаемые, заменив оси на длинные болты с гайкой. Однако выяснилось, что это не самое практичное решение, не очень удобно каждый раз отвинчивать маленькую гайку, а потом беспокоиться о том, чтобы ее не потерять.


нажмите для увеличения

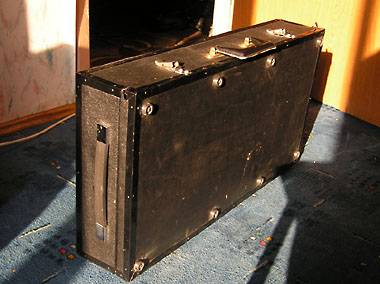

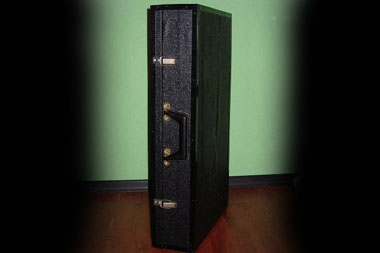

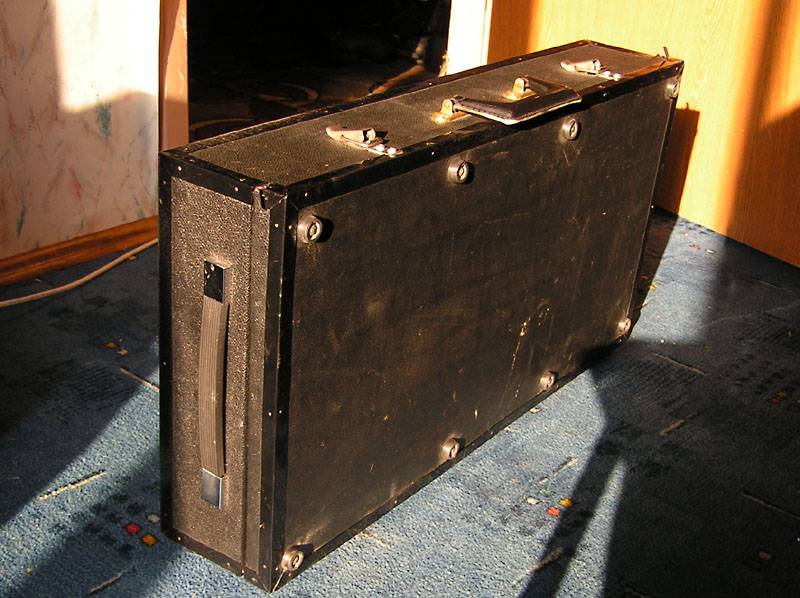

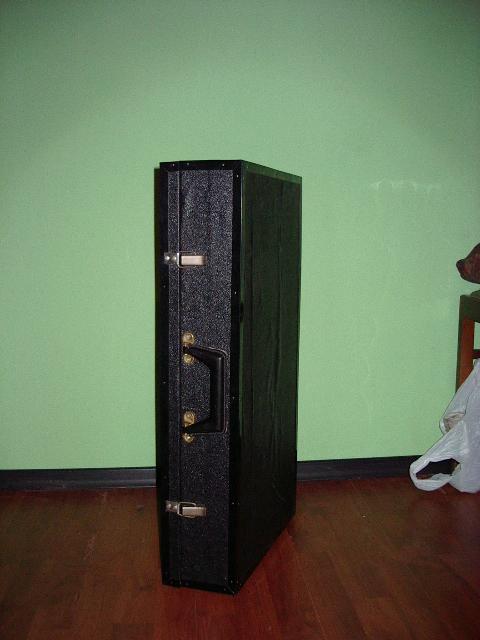

На трех сторонах ящика имеются резиновые ножки, что позволяет поставить его любым удобным способом. Ручки для переноски я сделал с двух сторон. Это окзывается очень кстати, когда нужно немного передвинуть ящик, установленный вертикально.


нажмите для увеличения


Описание конструкции получилось довольно кратким, но если вспомнить, сколько я потратил на это сил и времени, то становится немного страшно. Видимо, и того и другого у меня тогда было в избытке. :)


нажмите для увеличения

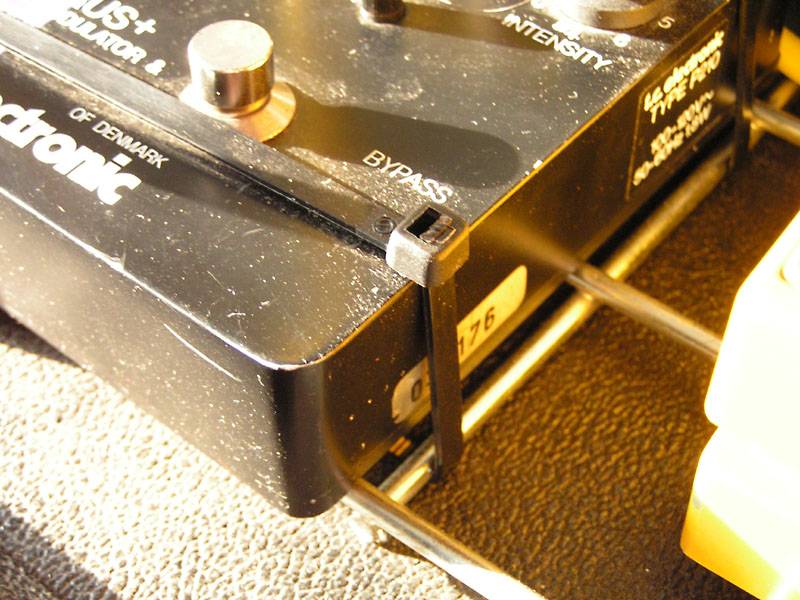

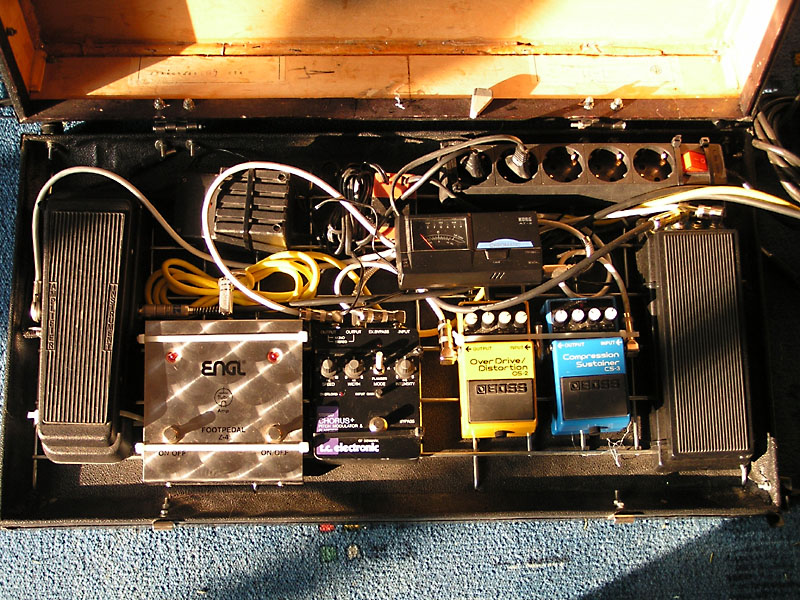

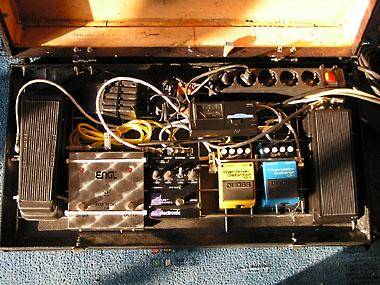

Стоит более подробно остановиться на способе крепления педалей к борду. Почти сразу я придумал очень надежный способ это сделать - с помощью пластиковых хомутов для кабеля. Получается не особо красиво, зато можно не бояться, что что-то отвалится или разболтается. В качестве основы я использовал металлическую решетку, сделанную из элемента желоба для прокладки кабеля в серверных комнатах. Ну то есть из того, что попалось под руку.


нажмите для увеличения

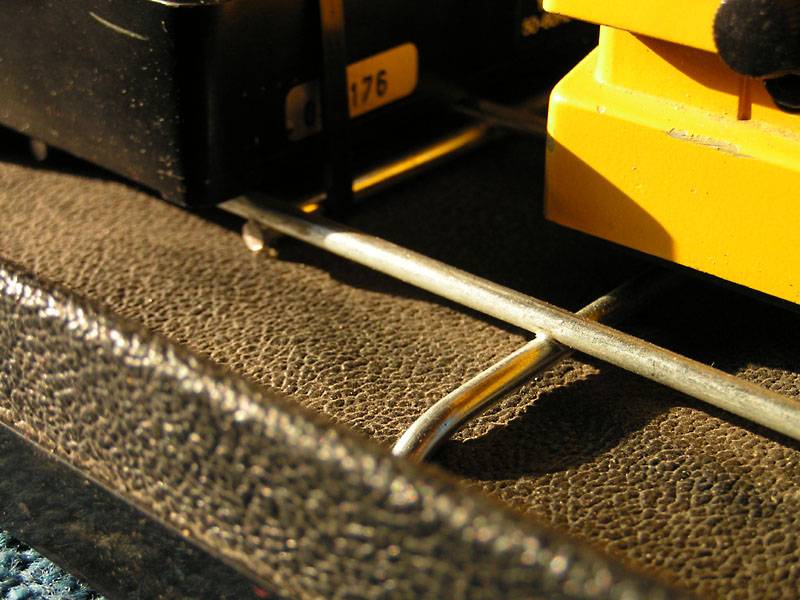

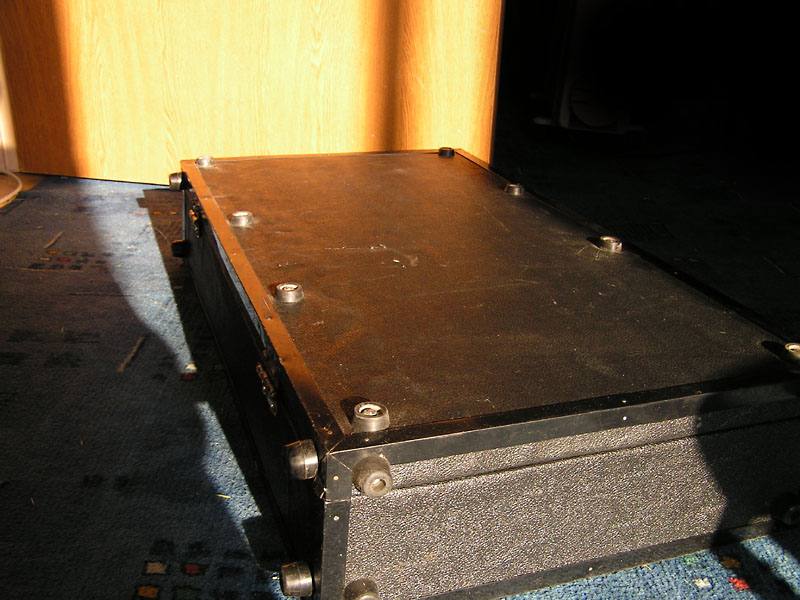

На этой решетке все и держится. А сама решетка крепится к ящику довольно хитрым способом. Концы прутьев загнуты и пропущены насквозь через дно. На выходящих концах прутьев я нарезал резьбу и привинтил резиновые ножки. То есть получилась как бы двойная польза от такого решения. Вот эти восемь ножек на дне - это как раз прутья решетки, выходящие на дно.


нажмите для увеличения


В общем, конструкция получилась очень крепкая и надежная, и, увы, настолько же тяжелая. Закончил педалборд версии 1.0 я в 2003 году, а уже в 2005 сделал себе другой, поменьше и полегче. Про него вы можете прочитать здесь.


нажмите для увеличения


Кстати, метод крепления с помощью хомутов позже использовала компания АМТ на своем педалборде. Не стану утверждать, что они украли у меня идею, но некоторые основания для этого есть. Все же я придумал такой способ раньше и неоднократно публиковал впоследствии фотографию своего борда на различных гитарных форумах. Впрочем, мне не жалко. :)


нажмите для увеличения


И напоследок, по традиции, об одном небольшом изобретении, которое я применил для упрощения коммутации. В статье про педалборд №2 это был мультикор для гитары, а здесь - специальный компактный переходник для соединения педалей эффектов между собой.

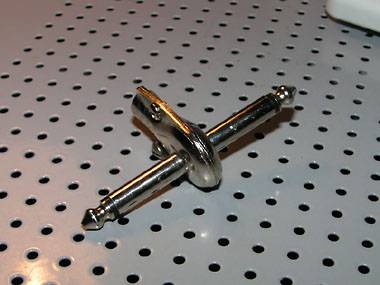

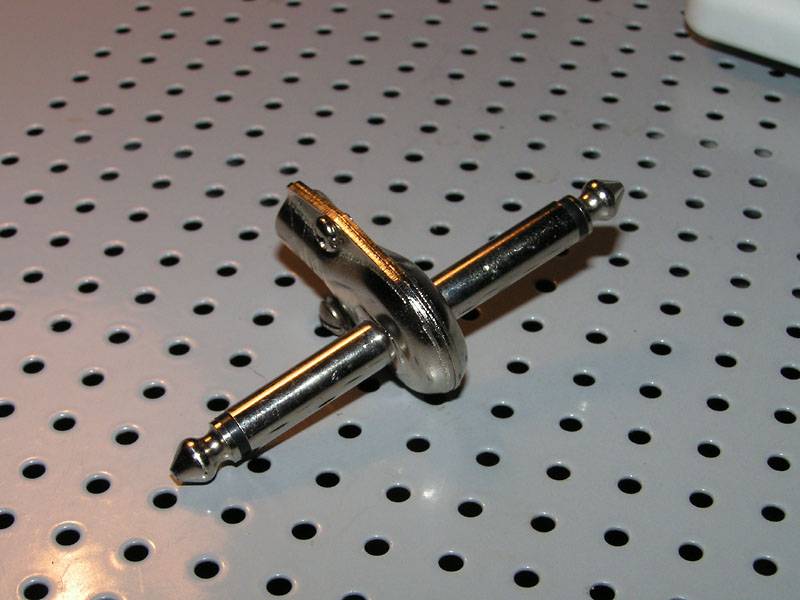

Однажды я сидел и паял короткие кабели для примочек и у меня в руках оказались два разобранных разъема типа "угловой джек". Я посмотрел на них и подумал, а почему бы не попробовать обойтись совсем без кабеля? И место сэкономим, и с лишним сопротивлением и ёмкостью заодно поборемся… Подумал, да и припаял друг к другу центральные контакты, а две половинки разных разъемов просто привинтил друг к другу. Получилась вот такая вещь:


нажмите для увеличения

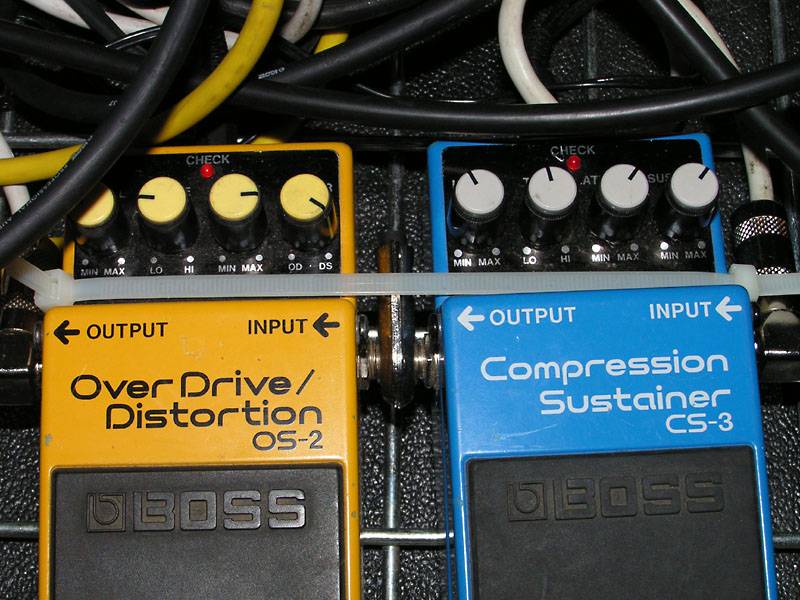

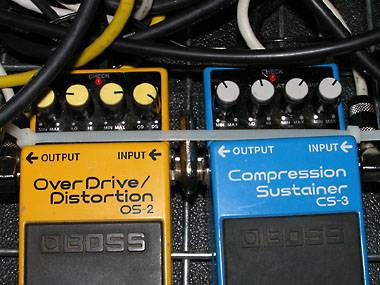

Оказалось, что это очень удобно. Компактно и аккуратно. К тому же, появляется возможность нажимать на две педали одновременно. Есть и недостаток - педали должны быть в одинаковых корпусах. Или, как минимум, разъемы у них должны быть на одинаковой высоте.


нажмите для увеличения


Позже я узнал, что бывают аналогичные вещи фабричного изготовления. Как за 16 долларов, так и за 25 рублей. Кстати, такие разъемы лишены недостатка, связанного с различием в конструкции примочек, зато мой все равно занимает меньше всего места. :)

2007 г.


P.S. К слову, с 2016 года я выпускаю джеки собственной кострукции для сборки патчей для педалбордов без пайки, аналог Lava, Evidence или George L's. Про них можно всё узнать здесь: LexCable.ru
